L’ingénierie industrielle sur mesure

Numérisation 3D

Les capacités de nos équipements nous offrent un large champ de possibilités, et ce dans tous les secteurs de l'industrie. Rétroconception, étude d'avant-projet, sauvegarde du patrimoine... les applications de la numérisation d'environnement sont nombreuses.

Nos outils de numérisation : FARO FOCUS X130, FARO SCENE LT, FARO SCENE Webshare, INNOVMETRIC Polyworks...

Nos réalisations avec scanner 3D

Barrage de Guerlédan - Numérisation des pilettes et massifs de la conduite forcée - Lire

Barrage de Chardes - Relevés géométriques des grilles - Lire

Siphon de Rouze - Relevés 3D du siphon - Lire

Etablissement de Jarrie - mise à jour de plans mécaniques - Lire

Centrale de l'Abbaye - calcul de résistance des batardeaux aval des groupes - Lire

Aménagement de Bissorte - conception d'un portique de manutention jets creux - Lire

Aménagement de Camon - relevés géométriques en amont des grilles et exutoire à poissons - Lire

Mécanique

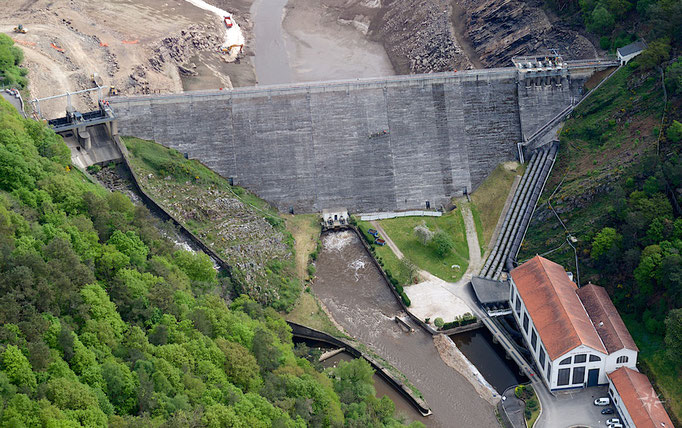

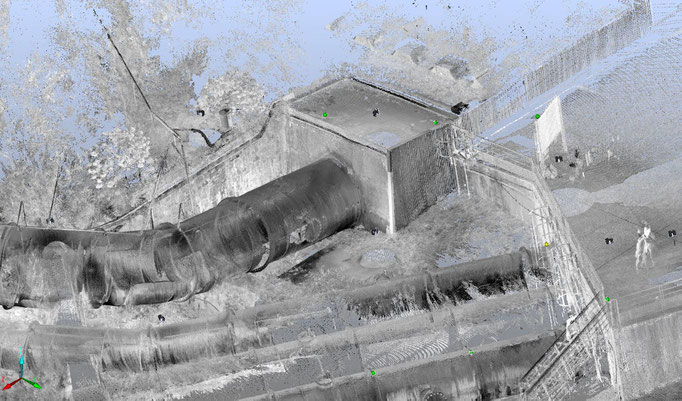

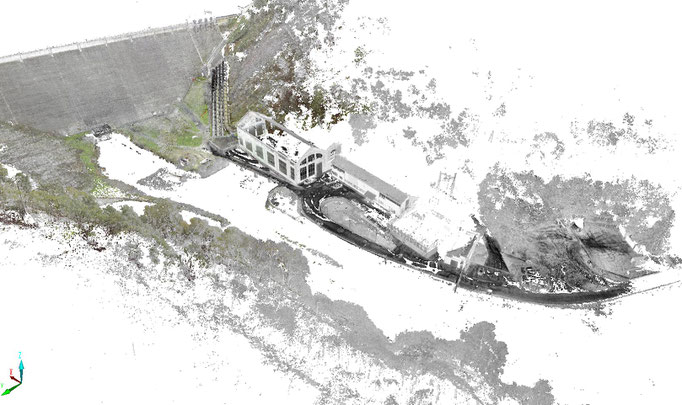

Barrage de Guerlédan - Numérisation de la CF 4

Contexte

La numérisation avait pour but de réaliser un plan altimétrique des pilettes supportant une conduite forcée. Ces mesures servirons à étudier le remplacement de celle-ci prochainement.

Travaux réalisés

  • Numérisation de l'environnement proche de la conduite forcée.
  • Numérisation des pilettes support de la conduite.
  • Mesures géométriques de la conduite forcée au droit de ses futurs zones de découpe en vue de fabriquer une nouvelle conduite à façon.

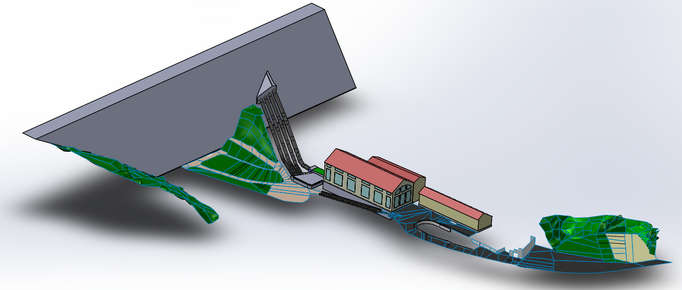

  • Modélisation 3D d'une partie de l'aménagement.

Galerie d'images

Barrage de Chardes - Relevés géométriques des grilles

Contexte

Les relevés avaient pour but d'identifier les travaux à réaliser dans le cadre d'une remise en état des pannes des grilles de la prise d'eau.

Travaux réalisés

  • Contrôles géométriques des déformations des éléments.
  • Rédaction d'un rapport détaillant l'analyse des pannes des grilles. Cette analyse comprenait les résultats du relevé de forme de certains éléments de la structure.

Galerie d'images

Tuyauterie

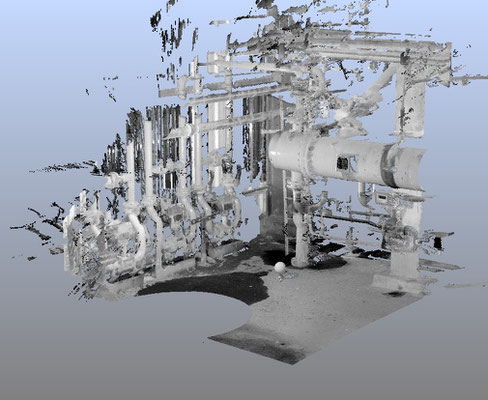

Siphon de Rouze - Relevés 3D du siphon

Contexte

Les relevés 3D complets de l'extérieur de l'équipement avaient pour but de reconstruire un modèle 3D en CAO.

Travaux réalisés

  • Examination du matériel en exterieur
  • Analyse du nuage de point obtenu par scan 3D
  • Modélisation du siphon en CAO

Galerie d'images

Génie Civil

Etablissement de Jarrie - Mise à jour de plans mécaniques

Contexte

Les relevés 3D complets du poste HT avaient pour but de mettre à jour les plans de construction selon les modifications apportées au site existant.

Travaux réalisés

  • Prise de cotes prélevées sur les nuages de points obtenus par scan 3D
  • Numérisation des plans sous Autocad et prise en compte des modifications

Galerie d'images

Mécanique

Centrale de l'Abbaye - calculs de résistance des batardeaux aval des groupes

Contexte

Dans le cadre d'une maintenance sur les groupes, il nous a été demandé de modéliser les éléments de batardeaux existants afin d'établir les plans de construction et calculer par éléments finis leur résistance.

Travaux réalisés

  • Prise de cotes prélevées sur les nuages de points obtenus par scan 3D
  • Modélisation 2D et 3D des éléments de batardeaux et calcul par éléments finis

Galerie d'images

Mécanique

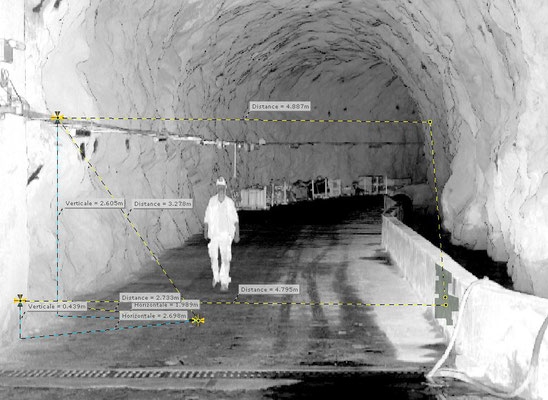

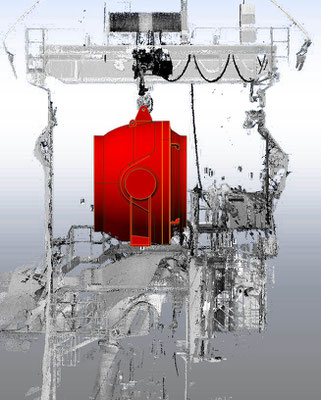

Aménagement de Bissorte - conception d'un portique de manutention jets creux

Contexte

Les relevés avaient pour but d'acquérir les dimensions de la galerie d'accès aux vannes jets creux, afin d'implanter à son plafond des rails pour portique de manutention.

Travaux réalisés

  • Prise de cotes prélevées sur les nuages de points obtenus par scan 3D
  • Modélisation 3D de la galerie et de la solution de conception retenue
  • Validation de dimensionnement de l'outilllage par calcul (analytique et par éléments finis)

Galerie d'images

Génie Civil

Aménagement de Camon - relevés géométriques en amont des grilles et exutoire à poissons

Contexte

Les relevés avaient pour but d'acquérir les dimensions globales de l'aménagement pour une modélisation 3D de celui-ci, à travers un fichier auto-exécutable.

Travaux réalisés

  • Prise de cotes prélevées sur les nuages de points obtenus par scan 3D
  • Modélisation 3D de l'aménagement à partir des nuages de points correlés

Galerie d'images
